2.4G无线射频收发芯片
业内广泛应用 成熟稳定 便宜又好用

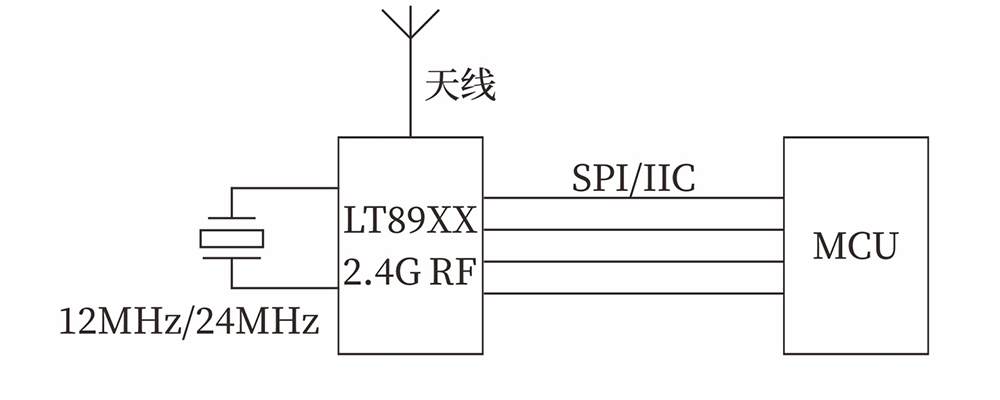

单2.4G应用原理图:
- 2.4G射频芯片单封 (LT8960/L系列)
- 2.4G射频芯片单封 (LT8900/10/20系列)
- 2.4G射频芯片合封 (LT8960/L系列)
- 2.4G射频芯片合封 (LT8920系列)
- 2.4G射频芯三合一 (2.4G+MCU+马达驱动)
| 2.4G射频芯片单封（LT8960/L系列） | ||||||||
| 型号 | 发射功率 | 灵敏度 | 带宽 | 通讯方式 | 最低电流 | 封装 | ||
| LT8960 | 最大10dBm（支持可调） | -98dBm@62.5Kbps | 1M | IIC | 15uA | SOT23-6 | ||
| LT8960L | 最大7dBm（支持可调） | -98dBm@62.5Kbps | 1M | IIC | 5uA | SOP8/DFN8 | ||
| LT8970 | 最大7dBm（支持可调） | -98dBm@62.5Kbps | 1M | IIC | 15uA |
SOP8 | ||
| LT8970L | 最大7dBm（支持可调） | -98dBm@62.5Kbps | 1M | IIC | 5uA | SOP8/DFN8 | ||
| 2.4G射频芯片单封（LT8900/10/20系列） | ||||||||
| 型号 | 发射功率 | 灵敏度 | 带宽 | 通讯方式 | 最低电压 | 最低电流 | 封装 | |
| LT8900B | 5.5dBm | -98dBm@62.5Kbps | 1M | SPI | 1.9V | 1uA | SSOP16 | |
| LT8920 | 5.5dBm | -98dBm@62.5Kbps | 1Mbps，250Kbps | SPI | 1.9V | 1uA | SOP16 TSSOP16 QFN24 |
|
| 125Kbps，62.5Kbps | ||||||||
| LT8910 | 5.5dBm | -98dBm@62.5Kbps | 1Mbps，250Kbps | SPI | 1.9V | 1uA | SSOP16 | |
| 125Kbps，62.5Kbps | ||||||||
| 2.4G射频芯片合封（LT8960/L系列） | |||||||||
| 型号 | 发射功率 | IO | PWM | AD | ROM | 通讯方式 | 传输距离 | 储存类型 | 封装 |
| TXRX60C | 7dBm | 10 | - | - | 1Kbyte | IIC | 50米以上 | OTP | SOP16 |
| TXRX60S | 7dBm | 10 | - | - | 1Kbyte | IIC | 50米以上 | OTP | SOP16 |
| TX2i | 7dBm | 4 | - | - | 1Kbyte | IIC | 50米以上 | OTP | ESOP8 |
| LT5801 | 7dBm | 10 | √ | √ | 2Kbyte | IIC | 50米以上 | OTP | SOP16 |
| LT5600 | 7dBm | 10 | √ | - | 2Kbyte | IIC | 50米以上 | FLASH | SOP16 |
| LT5802A | 7dBm | 10 | √ | √ | 2Kbyte | IIC | 50米以上 | MTP | SOP16 |
| LT5802B | 7dBm | 10 | √ | √ | 2Kbyte | IIC | 50米以上 | MTP | SOP16 |
| LT003A | 7dBm | 14 | √ | √ | 16Kbyte | IIC | 50米以上 | FLASH | TSSOP20 |
| LT5817A | 7dBm | 5 | - | - | 1Kbyte | IIC | 50米以上 | OTP | SOP10 |
| LT5817B | 7dBm | 5 | - | - | 1Kbyte | IIC | 50米以上 | OTP | SOP10 |
| 2.4G射频芯片合封（LT8920系列） | |||||||||||
| 型号 | 发射功率 | 灵敏度 | IO | PWM | AD | ROM | 内置MCU | 通讯方式 | 传输距离 | 储存类型 | 封装 |
| NTX2i | 5.5dBm | -98dBm@62.5Kbps | 6 | - | - | 1Kbyte | 8位 | SPI | 50米以上 | OTP | SOP16 |
| LT6600 | 5.5dBm | -98dBm@62.5Kbps | 9 | - | - | 2Kbyte | 8位 | SPI | 50米以上 | FLASH | SOP16 |
| LT6601 | 5.5dBm | -98dBm@62.5Kbps | 9 | - | √ | 2Kbyte | 8位 | SPI | 50米以上 | FLASH | ESOP8 |
| LT6800 | 5.5dBm | -98dBm@62.5Kbps | 9 | √ | - | 2Kbyte | 8位 | SPI | 50米以上 | OTP | SOP16 |
| 2.4G射频芯三合一（2.4G+MCU+马达驱动） | |||||||||
| 型号 | 发射功率 | IO | PWM | AD | ROM | 通讯方式 | 传输距离 | 储存类型 | 封装 |
| LT5803A | 5.5dBm | 4 | - | - | 1Kbyte | SPI | 50米以上 | OTP | SOP16 |
| LT5807B | 7dBm | 4 | - | - | 1Kbyte | IIC | 50米以上 | OTP | SOP16 |
| LT5807C | 7dBm | 4 | √ | √ | 2Kbyte | IIC | 50米以上 | MTP | ESOP8 |
| LT5807D | 7dBm | 4 | √ | √ | 2Kbyte | IIC | 50米以上 | MTP | SOP16 |
-
LT5802B 中文数据手册 1.3
-
LT5802C 中文数据手册V1.0
-
LT5802D 中文数据手册
-
LT5802E 中文数据手册V1.0
-
LT5805A 中文数据手册 1.0(1)
-
LT5805B 中文数据手册 1.0(1)
-
LT5805C 中文数据手册 v1.0
-
LT5805E 中文数据手册 1.0
-
LT5810B 中文数据手册 v1.0(1)
-
LT5901 中文数据手册 1.1
-
LT6901D 中文数据手册 V1.0
-
LT8910数据手册1.2
-
LT8920数据手册20170119_V1.1
-
LT8960L 中文数据手册 1.1
-
NST80 数据手册0.6
-
NTX2i 数据手册
-
TX2i 中文数据手册1.0
-
TXRX60C 中文数据手册 1.1(1)
-
无线鼠标、键盘
-
游戏键盘
-
游戏手柄
-
无人机
-
玩具机器人
-
体重秤
-

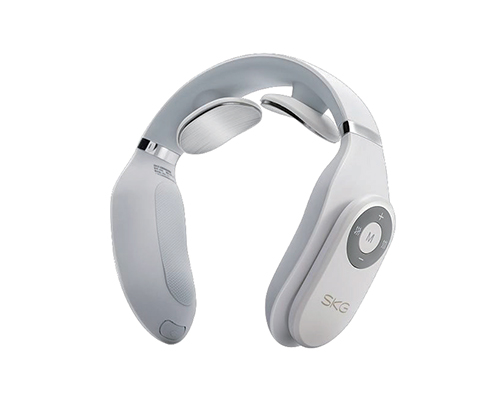

按摩仪
